Q03H02B带反馈0/4-20mA信号发生器、旋钮版 资料V1
#1
带反馈旋钮版0/4-20mA信号发生器、旋钮版

旋钮调节
带输入输出
220、24V供电都支持
485通讯
继电器控制

Q03H02A/Q03H02B(带反馈旋钮版0-5-10V/4-20mA)使用手册下载链接:

Q03H02B电流 中文版(复制到浏览器打开)Q03H02B-UM-V202312CN.pdf

MODBUS通讯测试软件及使用说明
http://www.sz-qhkj.com/data/software/QH_..._M_V10.rar

视频链接合辑:
上传中......
回复
#2

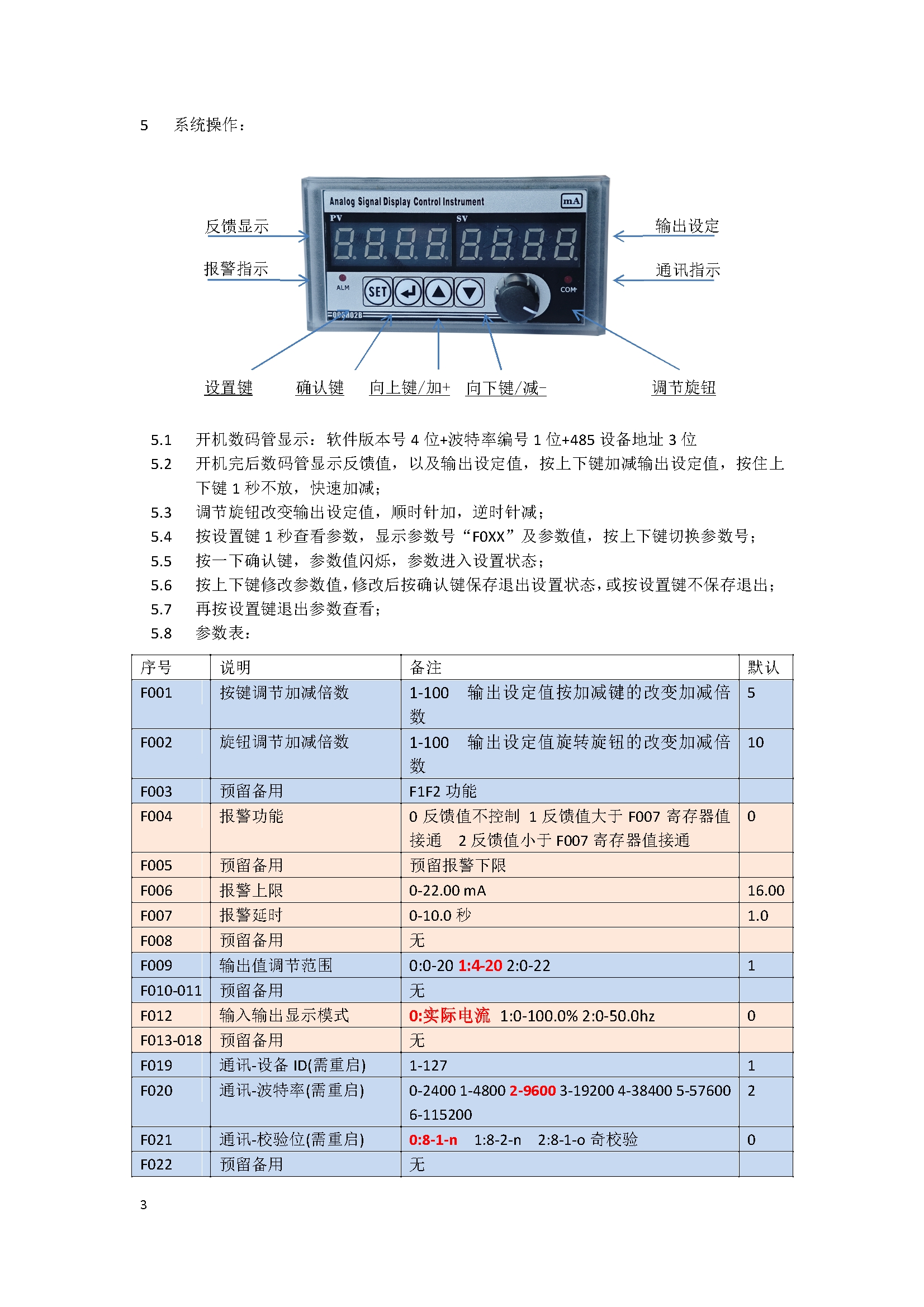

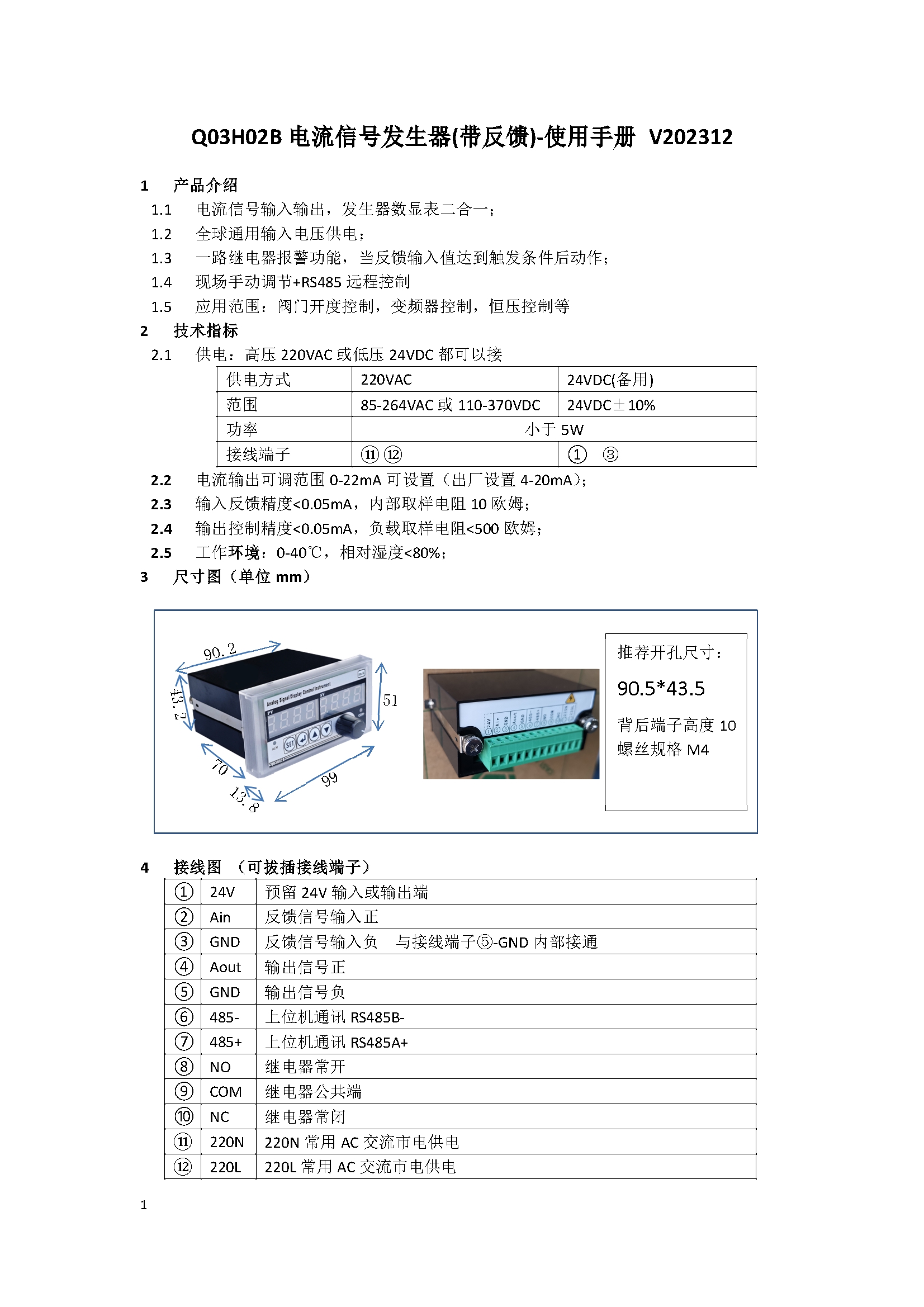

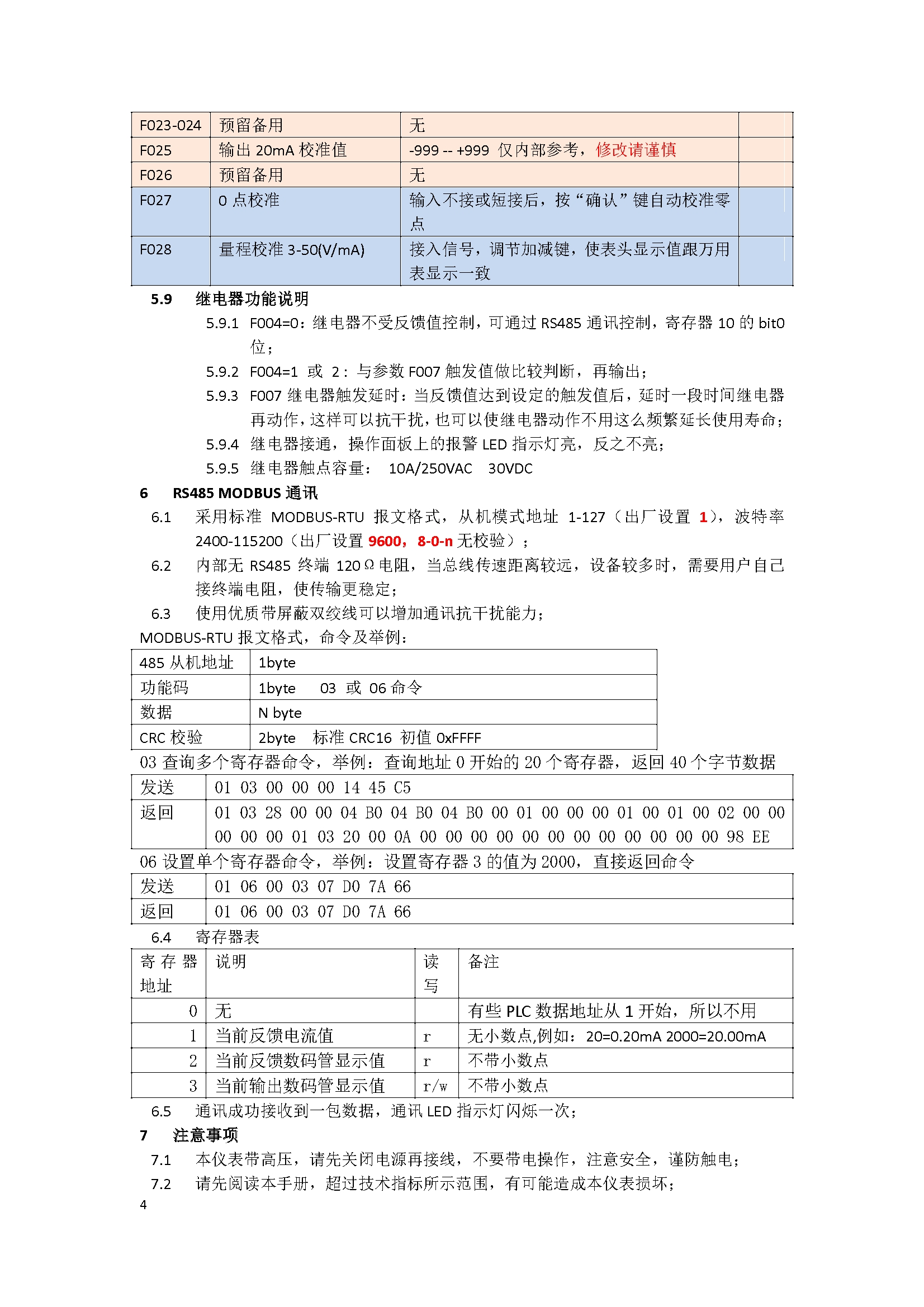

电流Q03H02B手册:
[图: Q03H02B-UM-V202312CN1.jpg]
[图: Q03H02B-UM-V202312CN2.jpg]
[图: Q03H02B-UM-V202312CN3.jpg]
[图: Q03H02B-UM-V202312CN4.jpg]
回复
#3

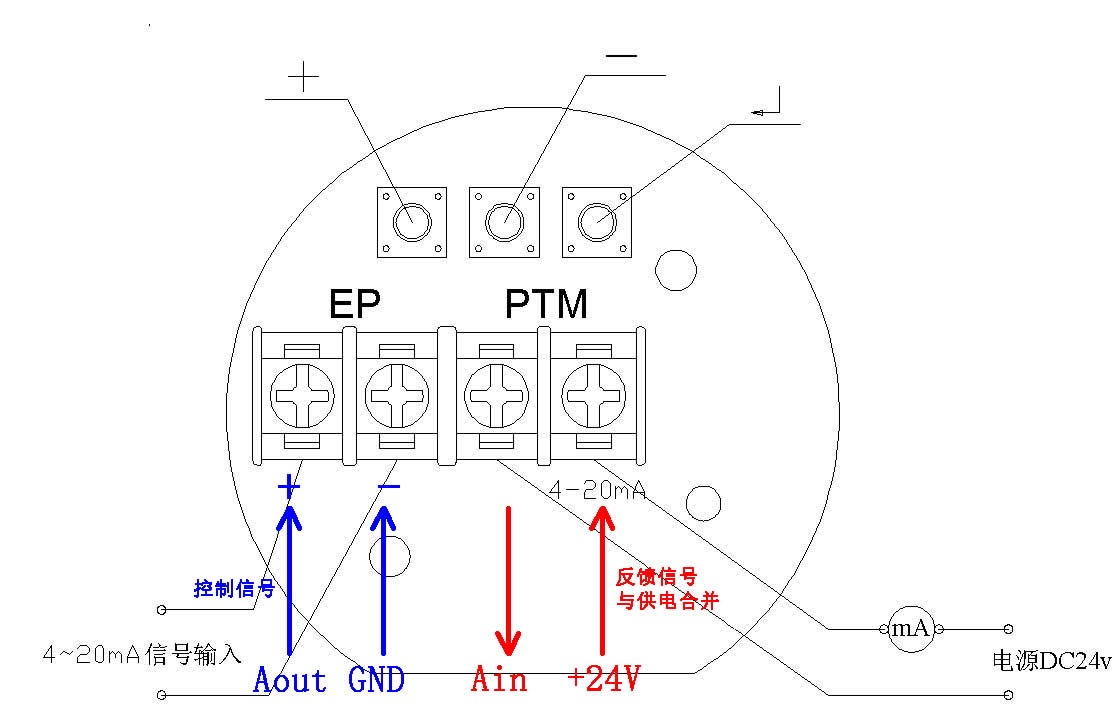

Q03H02B与电气阀门定位器(4-20mA)的接线图 此阀门无需另外供电,与反馈信号共用接线
[图: Q03H01B_EP_PTM.jpg]


Q03H01B端子:④-Aout  ③-GND  ②-Ain  ①-24V
